| 品牌：龙岩水泵厂 | 型号：AY | 材质：铸铁 |
| 性能：自动 | 用途：化工泵 | 泵轴位置：卧式 |
| 叶轮结构：半开式叶轮 | 叶轮吸入方式：单吸式 | 流量：100（m3/h） m3/h |
| 叶轮数目：2 | 扬程：60（m） m | 汽蚀余量：2.4（m） m |
| 轴功率：30（kW） | 吸入口径：100（mm） mm | 排出口径：100（mm） mm |
| 结构原理：喷射泵 |

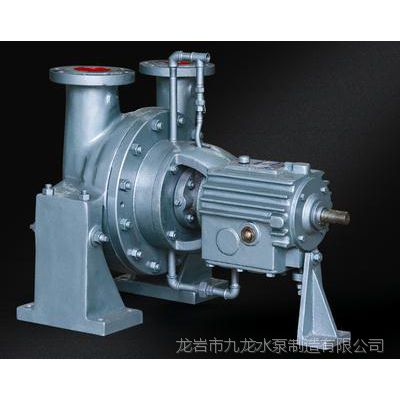

概述：
AY型系列离心油泵适合于输送温度为—45℃～420℃，不含固体颗粒的石油产品或其它类似的化工介质，广泛应用于石油化工行业，如炼油厂、油码头、化工厂、油田等。AY型系列离心油泵执行GB3215—82《炼厂、化工及石油化工流程用离心泵通用技术条件》***。该系列泵的参数范围：流量：9—500m3/h；扬程：38—300m。
AY型系列离心油泵是在Y型离心油泵的基础上进行改造并重新设计的节能产品，其结构型式、安装尺寸、性能参数保持与Y型泵相同，而总体效率比Y型泵提高了3～5%。
二、主要零件材料：
零 件 名 称 | 泵体 泵盖 | 叶 轮 | 泵体密封环 | 叶轮密封环 | 密封轴套 | 轴 |
Ⅰ类，-20～200℃，不耐硫腐蚀 | HT250 | HT200 | 40Cr | HT250 | 45 | 45 |
Ⅱ类，-45～400℃，不耐硫腐蚀 | ZG230～450 | ZG230～450 | 40Cr | 45 | 45 | 35CrMo |
Ⅲ类，-45～400℃，耐硫腐蚀 | ZGCr5Mo | ZG1Cr13 | 3Cr13 | 45 | 3Cr13 | 3Cr13 |
三、型号意义：
四、结构说明：
（1）AY型油泵为卧式结构，有单级悬臂式、两级悬臂式、两级两端支撑式三种，泵的进出口法兰均为垂直向上。双级泵有级间隔板将两叶轮隔开，叶轮采取背靠背布置方式。
（2）泵壳体主要由泵体、泵盖组成，承受全部工作压力，并和支架等零件共同承受介质温度引起的热负荷。
（3）轴向力：单级泵的轴向力由叶轮上的平衡孔卸压平衡，双级泵的轴向力由叶轮背靠背的布置来抵消。
（4）滚动轴承安装在轴承体，由稀油润滑，可承受部分轴向力。轴承体设有较大的储油室和水冷室，外表面铸有散热筋片。按需要可对轴承体进行冷却，方式有风冷、空气冷却或水冷。
（5）两级两端支撑式基本结构与两级悬臂式相同，主要区别为两级两端支撑式泵泵轴穿过叶轮，转子由布置在两端的轴承支撑。泵轴两端都装有机械密封。
（6）密封：在泵体、泵盖和叶轮上分别装有可以更换的密封环。轴封采用标准的机械密封，若使用单位无特殊要求，我公司均采用103型单端面非平衡型机械密封或109型单端面平衡型机械密封（符合JB1472—75设计规范），配对材料按油类考虑。
